안녕하세요, 인버터 마스터입니다. ^^*
is7 매뉴얼은 용량이 너무 커서 파트를 나눠서 올리게 되었습니다.
매뉴얼 중에서도 자주 보는 부분만 잘라서 올려둡니다.
업로드한 5개 자료는 꼭 필요하겠네요. 흐흐흐)

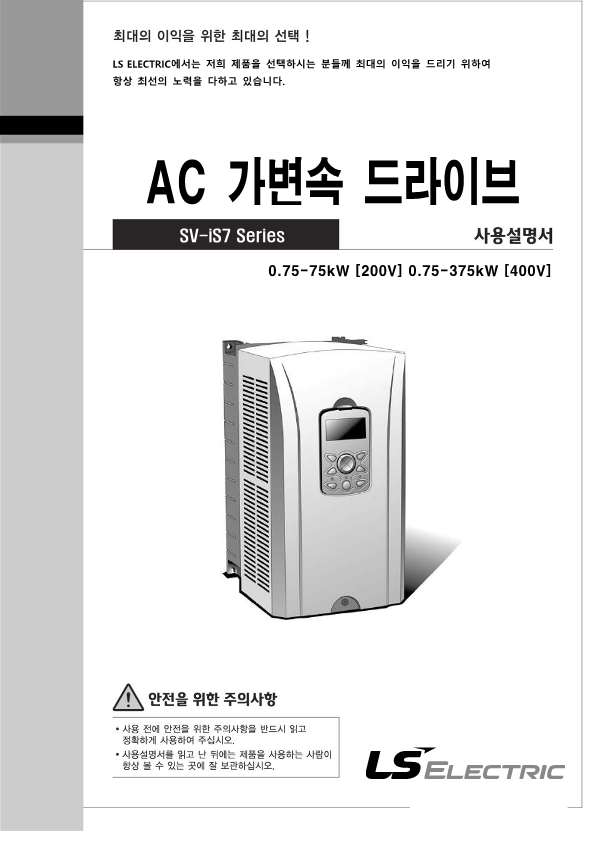

LS 중부하를 담당하는 is7 인버터

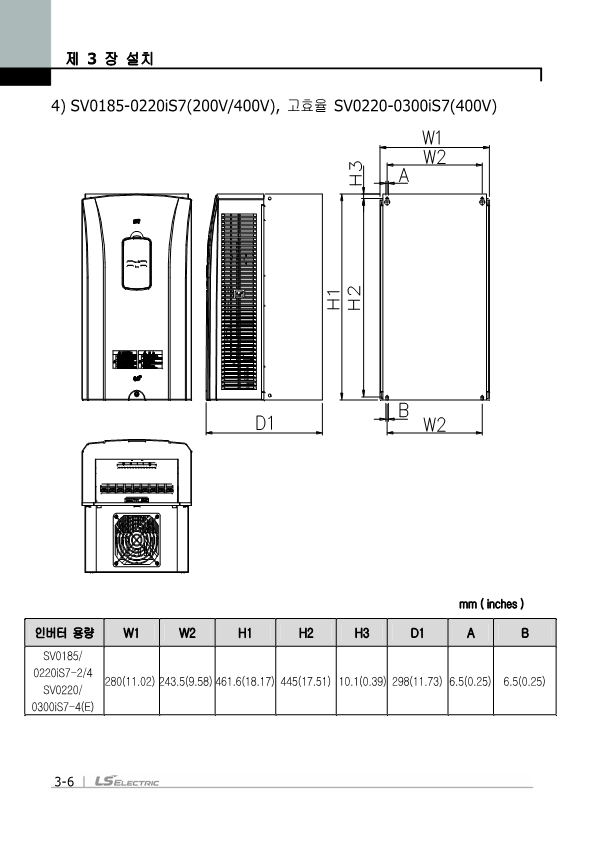

is7 size18.5kw,22kw380V
제어 신호선 구성

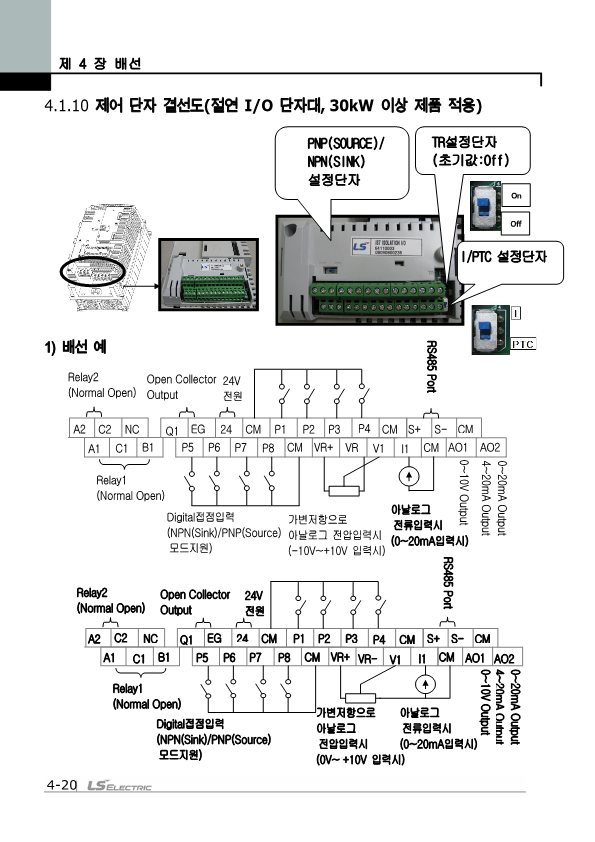

is7 제어 신호선 구성 모습 (가장 중요한 것은 P1-정방향 P2-역방향!!)

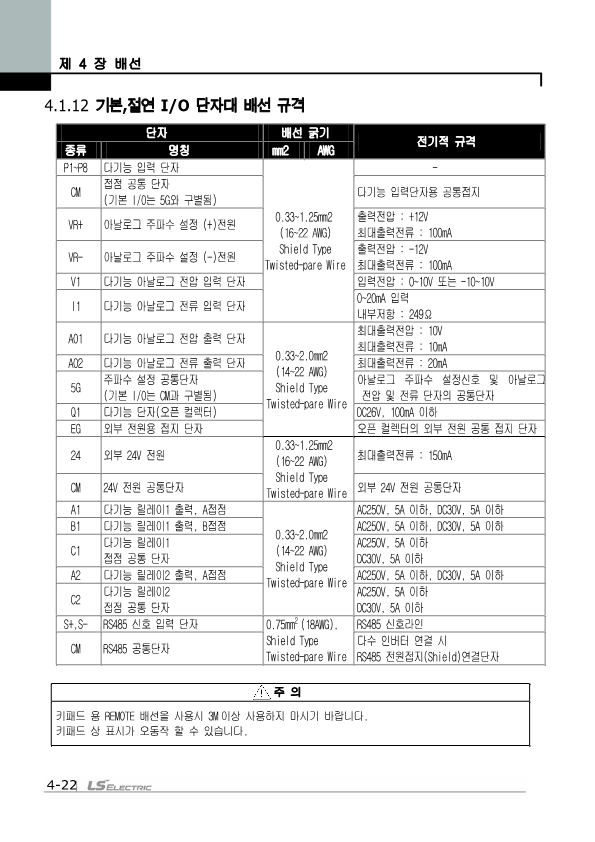

신호선 배선 설명 현대, LS, 기타 인버터의 공통 단자는 CM(com) 단자로 많이 사용합니다.
테스터기에서 직류전압을 선택한 후 cm 와 단자를 체크하여 24V가 나오는지 확인하시면 단자가 정상적으로 동작하는지 확인할 수 있습니다!
