(질문)구성 형태:ALTS-LBS-PF-MOF-VCB(디지털 계전기)-PF-TR구성에서 ALTS와 VCB(디지털 계전기)에 각종의 계전기(UVR, POR, OCR, OCGR, SGR, DGR NSOCR, OVR, OVGR, NSOVR등)이 두 기기 모두 계산 기능이 설정되어 있습니다.문의 내용]1.ALTS의 계전 기능은 그대로 사용하고 VCB(디지털 계주)의 UVR과 POR릴레이 기능만 OFF해서 사용해도 문제가 없는지 궁급합니다.2.VCB의 UVR과 POR릴레이 기능을 OFF했을 때 발생 가능한 상황에 대해서도 알고 싶습니다.3.ALTS와 VCB에 관련 규정 및 설비 기준이 있는지 문의 드립니다.
(답장)1.ALTS의 계전 기능은 그대로 사용하고 VCB(디지털 계주)의 UVR과 POR릴레이 동작이 가능하도록 ON시켜서 부하 측계통 보호 기능이 작동하도록 설정하거나 VCB에 설치된 계전기의 UVR과 POR을 설정하여 사용하는 것이 바람직하다고 판단됩니다.
1)계통의 구성에 의해서 달라질 수 있지만 UVR의 경우 정전 시 비상 발전기 기동 신호로 활용하기 위해서 계산 기능을 OFF했을 경우 정전 시 비상 발전기 구동이 불가능합니다.2)POR의 경우 한전 측 교루상사라고만 아니라 MOF 1차 측 PF동작시에도 교루상우일 수 있습니다.ALTS의 결상 기능만 사용할 경우 PF동작에 의한 결상 고장을 검출하지 못하고, 전력 계통에 피해를 입을 수 있습니다.
2. 자동 부하 절연 개폐기 제어판의 지연 타이머를 후비 보호 장치와 협력하도록 솔쵸은하 부인 용하라고 주세요.

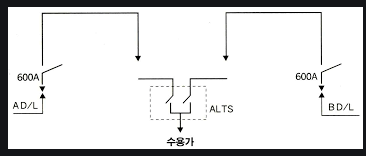

[참고 자료]※ALTS(automatic load transfer switch:자동 부하는 개폐기)이중의 전원을 확보하고 주전원 정전시 또는 전압이 기준치 이하로 저하했을 경우, 예비 전원으로 자동 선택 함으로 수용가가 항상 일정한 전원 공급을 받도록 해야 하지만 자동 부하는 개폐기를 사용하고 이중 전원을 반드시 확보해야 한다.조작은 자동 또는 수동 전환이 가능 배선반 안에서 원격 조작도 가능하며 3상 일괄 조작 방식으로, 실내외 설치 가능하다.
※VCB(Vacuum circuit breaker:진공 차단기)주로 회로 보호용으로 상시 전류는 물론 단락 전류와 같은 사고 시 대전류도 차질 없이 개폐할 수 있어 전로의 차단을 고 진공 용기(진공 밸브)에서 접점을 이루고 감고 있는 것이 진공 중의 아크 소호 능력을 이용하여 매우 높은 절연 내력을 가지고 있어 화재의 우려가 없고, 소형, 경량으로 구조가 간단하고 차단기를 사용하고 있다.
※UVR(Under Voltage relay:부족 전압 계전기)일정한 값 이하의 전압이 되었을 때 부하를 차단하는 계전기에서 주로 휴전 후 복귀했을 때 돌발적인 재투입을 방지하기 위해서 설치한다.
※POR(Phase Open Relay:결상계 전기)삼상 전력을 사용하는 선로로 결상·역상·부족 전압 등의 사고시 이를 검출하고 부하 측의 기기를 보호하는 데 사용하는 계전기에 사용하고 있다.
